| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | RUIJIA |
| إصدار الشهادات: | CE |
| رقم الموديل: | الملكية الأردنية |
123

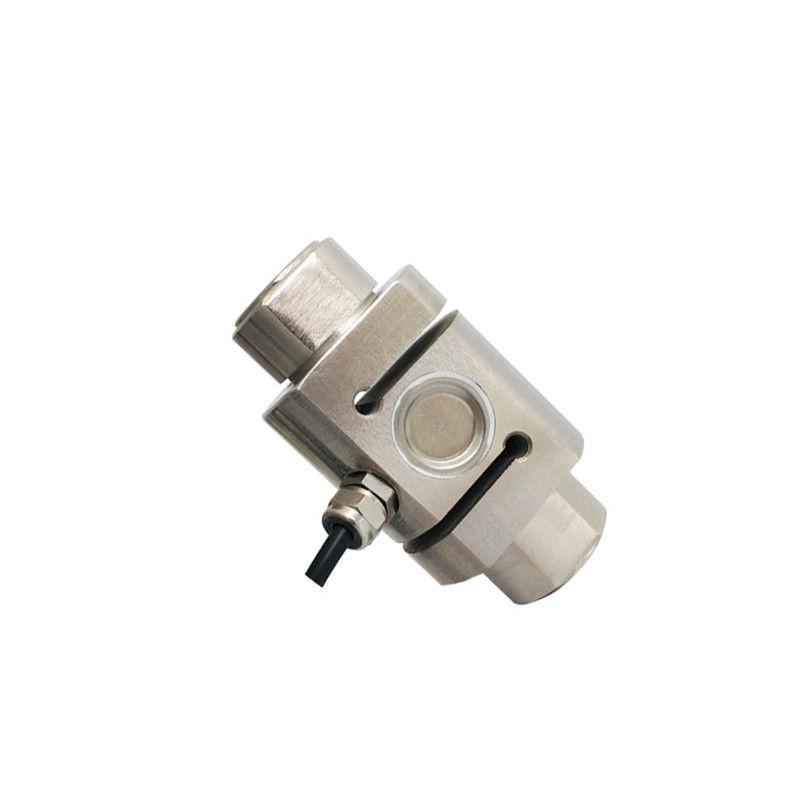

تتراوح قدرة خلايا الحمل الجهد والضغط من 100 كجم إلى 500 كجم إلى 1000 كجم إلى 2 طن إلى 20 طن. يمكن تخصيص قدرة خلايا الحمل وفقًا لمتطلبات العملاء.
بعد شراء خلية حمولة RJ واحدة ، يمكنك شراء عداد لوحة رقمية خاصة للحصول على القراءات مباشرة ، أو شراء جهاز إرسال لإخراج إشارة قياسية إلى PLC و DCS وأنظمة أخرى.إشارة الخروج المخصصة هي 0-5 فولت0-10 فولت أو 4-20mA
مغلقة بشكل مغلق إلى IP67، والبناء القوي يحمي تماما خلية الحمل من أي ضرر تقريبا يظهر في البيئات القاسية.التصميم المدمج بالإضافة إلى الكابل المدمج يوفر أقصى قدر من الراحة للتثبيت حتى في مساحة محدودة.
المواصفات:
| النموذج | RJ-LCS-TJL-4 |
| وزن الشحن | 1 ~ 5 كجم |
| نطاق السعة * | 100 كجم إلى 20 طن |
| وحدة تحكم العرض المتطابقة | (آر جي) |
| الدقة | 0.05%F.S (الخطية + الهستيريس + التكرار) |
| الحساسية | 2.0±0.1mV/V |
| (كريبت) | ± 0.05% F.S/30min |
| الصفر الخروج | ± 1% F.S |
| تأثير درجة الحرارة على الصفر | ± 0.05% F.S/10°C |
| تأثير درجة الحرارة على الإنتاج | ± 0.05% F.S/10°C |
| درجة حرارة العمل | -20°C~+65°C |
| عائق المدخل | 380±10Ω |
| عائق الخروج | 350±3Ω |
| مقاومة العزل | ≥5000MΩ |
| الحمل الزائد للسلامة | 150% F.S |
| الجهد الجسر (جهد الإثارة) | 10 فولت DC |
| المواد | الفولاذ المسبوب أو الفولاذ المقاوم للصدأ |
| فئة الحماية | IP67 |
| طول الكابل | 2m (< 5 طن) ، 5m (≥ 5 طن) |
| الأسلاك | EXC+: الأحمر، EXC-: الأسود، SIG+: الأخضر، SIG-: الأبيض |
البعد:
| السعة | الأبعاد (ملم) | |||||
| أ | هـ | ΦB | Φ | م | ج | |
| 100 إلى 500 كجم | 88 | 58 | 28 | 44 | M16*1.5 | 26 |
| 700 كجم | 88 | 58 | 32 | 44 | M16*1.5 | 30 |
| 1~5 طن | 120 | 68 | 51 | 63 | M22 * 2.5 | 48 |
| 7 ~ 15 طن | 138 | 94 | 60 | 76 | M30 * 3.5 | 56 |
| 20 طن | 156 | 108 | 68.5 | 88 | M36*3 | 76 |
نصائح: كيفية اكتشاف خلية الحمل بمعدل متعدد الأقسام؟
أولا وقبل كل شيء، وقيم المقاومة من محطة مدخل خلية الحمل ومحطة الخروج، مقارنة مع قيم المقاومة المشار إليها على المنتج. إذا تجاوزت القيم القياسية النطاق القياسي,هذا يعني أن خلية الحمل لديها مشاكل. حاليا هناك قيم مقاومة من خلية الحمل الشائعة: واحد هو مقاومة منخفضة،محطة الدخول هي 400Ω±20Ω ومحطة الإخراج هي 350Ω±5Ω؛ والآخر هو المقاومة العالية ، حيث ، يكون طرف الدخول 800Ω ± 20Ω ومحطة الإخراج 700Ω ± 5Ω. علاوة على ذلك ، قم بقياس إشارة الإخراج من خلية الحمل.اختر خيار الجهد mV من عدّال الرقمي، مدخل DC 10V في محطة مدخل خلية الحمل، ثم قياس الجهد الخارجي للخلية الحمل. قيمة الجهد = 10V * حساسية خلية الحمل * قيمة القوة / قيمة النطاق.إذا كانت القيمة المقاسة تختلف كثيرا عن القيمة المحسوبةهذا يعني أن جهاز الاستشعار قد تضرر
