| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | RUIJIA |
| إصدار الشهادات: | CE |
| رقم الموديل: | الملكية الأردنية |
بعد شراء خلية تحميل RJ واحدة، يمكنك شراء مقياس لوحة رقمي خاص للحصول على القراءات مباشرة، أو شراء جهاز إرسال لإخراج إشارة قياسية إلى PLC و DCS وأنظمة أخرى. إشارة الإخراج المخصصة هي 0~5V، 0~10V، 0~±10V، أو 4-20mA.
ملاحظة: لا يمكن توصيل خلية التحميل بجهاز الإرسال والوحدة في نفس الوقت — يمكن تحديد واحد فقط.

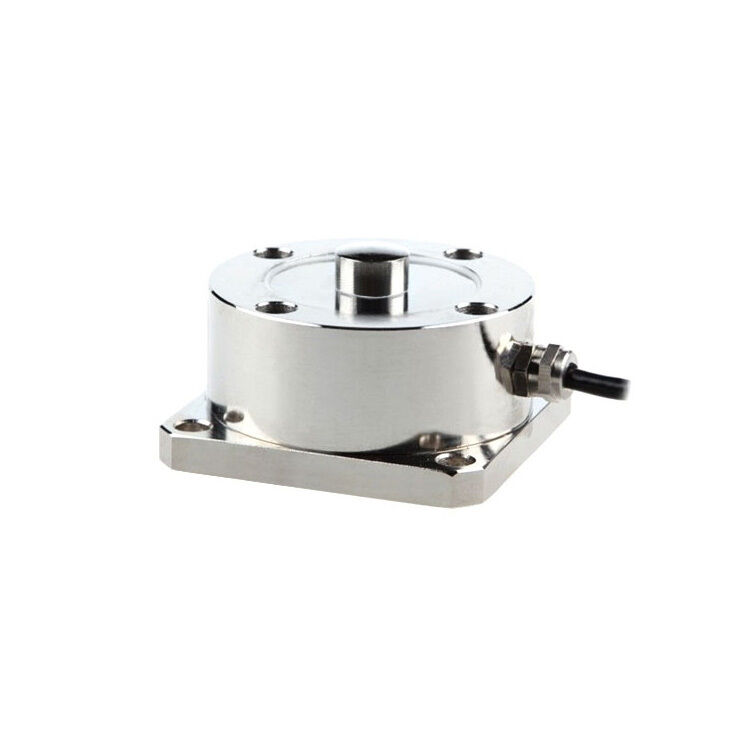

خلية تحميل الضغط هي جهاز يستخدم لقياس تغيرات الضغط. يعتمد مبدأ عملها على التأثير المقاوم للكهرباء الانضغاطية. عند تطبيق الضغط، يتشوه المادة المقاومة للكهرباء الانضغاطية جسديًا. يتسبب هذا التشوه في تغيير مقاومة المادة، مما ينتج إشارة جهد. عن طريق قياس التغيرات في إشارة الجهد هذه، يمكن الحصول على معلومات حول تغيرات الضغط. تتراوح سعة خلايا تحميل الضغط من 300 كجم و 500 كجم و 1000 كجم و 10 طن و 25 طن و 50 طن إلى 100 طن. يمكن تخصيص سعة خلية التحميل وفقًا لمتطلبات العميل.
| الموديل | RJ |
| وزن الشحن | 1.5~31 كجم |
| نطاق السعة * | 300 كجم ~ 100 طن |
| وحدة العرض المطابقة | (انقر عليها للذهاب إلى صفحة الوحدة) |
| جهاز الإرسال المطابق | (انقر عليها للذهاب إلى صفحة جهاز الإرسال) |
| الدقة | 0.03%F.S (الخطية + التباطؤ + التكرار) |
| الحساسية | 2.0±0.1mV/V |
| الزحف | ±0.03%F.S/30min |
| الإخراج الصفري | ±1%F.S |
| تأثير درجة الحرارة على الصفر | ±0.03%F.S/10℃ |
| تأثير درجة الحرارة على الإخراج | ±0.03%F.S/10℃ |
| درجة حرارة التشغيل | -20℃~+65℃ |
| معاوقة الإدخال | 380±10Ω أو 750±15Ω |
| معاوقة الإخراج | 350±3Ω أو 700±5Ω |
| مقاومة العزل | ≥5000MΩ |
| الحمل الزائد الآمن | 150%F.S |
| جهد الجسر (جهد الإثارة) | تيار مستمر 10 فولت |
| المادة | سبائك الصلب أو الفولاذ المقاوم للصدأ |
| فئة الحماية | IP67 |
| طول الكابل | 3 أمتار (＜5 طن)، 6 أمتار (≥5 طن) |
| الأسلاك | EXC+: أحمر، EXC-: أسود، SIG+: أخضر، SIG-: أبيض |
| السعة | الأبعاد (مم) | ||||||
| L1 | L2 | ΦC | ΦD | H | E | SR | |
| 300~1000 كجم | 74 | 62 | 16 | 6.5 | 41 | 33 | 52 |
| 2~7 طن | 90 | 73 | 20 | 8.5 | 53.5 | 44 | 70 |
| 10~25 طن | 116 | 96 | 30 | 11 | 82 | 70 | 91 |
| 30~50 طن | 132 | 108 | 38 | 13 | 97 | 85 | 120 |
| 100 طن | 240 | 190 | 76 | 26 | 125 | 112 | |
نصائح: هل يمكن استخدام خلايا تحميل الضغط في أنظمة قياس متعددة الأحمال؟
نعم، يمكن استخدام خلايا تحميل الضغط في أنظمة قياس متعددة الأحمال حيث يتم دمج خلايا تحميل متعددة لقياس القوى في اتجاهات أو أجزاء مختلفة من النظام. في مثل هذه الأنظمة، يتم دمج البيانات من خلايا تحميل متعددة لتوفير قياس قوة إجمالي، وغالبًا ما يستخدم في أنظمة الاختبار أو المراقبة في صناعات مثل الفضاء والسيارات والهندسة الإنشائية. على سبيل المثال، في إعدادات الاختبار واسعة النطاق، يتم استخدام خلايا تحميل ضغط متعددة لقياس أجزاء مختلفة من هيكل أو آلة تحت الحمل، مما يسمح بقياس قوة أكثر شمولاً.
