| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | RUIJIA |
| إصدار الشهادات: | CE |
| رقم الموديل: | الملكية الأردنية |

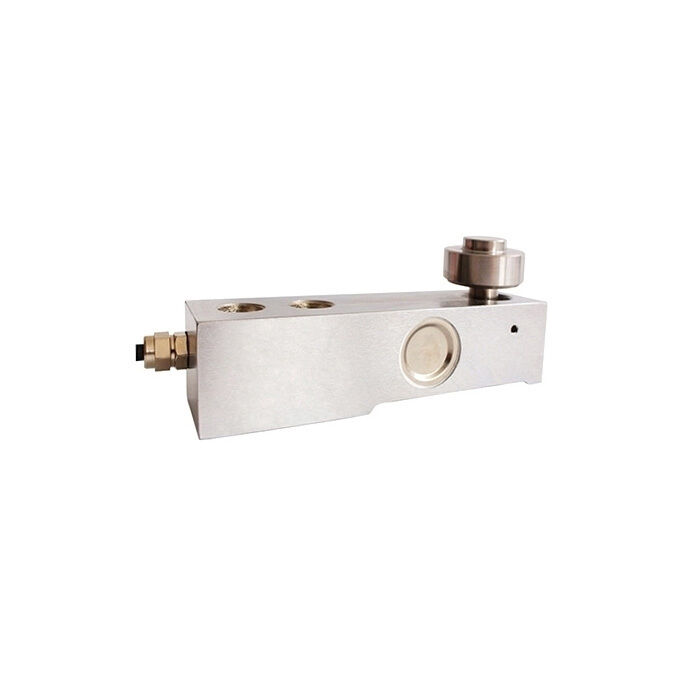

خلية حمولة الحزمة الكانتيليفر، 500kg/1000kg/2 طن/3 طن/5 طن
بعد شراء خلية حمولة RJ واحدة ، يمكنك شراء عداد لوحة رقمية خاصة للحصول على القراءات مباشرة ، أو شراء جهاز إرسال لإخراج إشارة قياسية إلى PLC و DCS وأنظمة أخرى.إشارة الخروج المخصصة هي 0-5 فولت0-10 فولت أو 4-20mA
ملاحظة: لا يمكن توصيل خلية الحمل إلى جهاز الإرسال والجهاز التحكم في نفس الوقت. يمكن اختيار واحد فقط.
تتراوح قدرة خلايا الحمولة الرخيصة من 500 كجم / 1000 كجم / 2 طن / 3 طن إلى 5 طن. يمكن تخصيص قدرة خلايا الحمولة وفقًا لمتطلبات العميل.
| النموذج | (آر جي) |
| وزن الشحن | 1.1~5 كجم |
| نطاق القدرة * | 500kg/1000kg/2 طن/3 طن/5 طن |
| وحدة تحكم العرض المتطابقة | (انقر فوقها للوصول إلى صفحة وحدة التحكم) |
| جهاز إرسال متطابق | (انقر فوقه للوصول إلى صفحة جهاز الإرسال) |
| الدقة | 0.03%F.S (الخطية + الهستيريس + التكرار) |
| الحساسية | 2.0±0.1mV/V |
| (كريبت) | ± 0.02% F.S/30Min |
| الصفر الخروج | ± 1% F.S |
| تأثير الحرارة على الصفر | ± 0.002%F.S/10°C |
| تأثير درجة الحرارة على الإنتاج | ± 0.002%F.S/10°C |
| درجة حرارة العمل | -20°C~+60°C |
| مقاومة المدخل | 380±4Ω |
| مقاومة الخروج | 350±1Ω |
| مقاومة العزل | ≥5000MΩ |
| الحمل الزائد للسلامة | 150%FS |
| الجهد الجسر (جهد الإثارة) | 5-15 فولت متزامن |
| المواد | الفولاذ المسبوب |
| فئة الحماية | IP67 |
| طول الكابل | 2m (< 5 طن) ، 5m (≥ 5 طن) |
| الأسلاك | EXC+: أخضر، EXN+: أصفر، SIG+: أبيض، EXC-: أسود، EXN-: أزرق، SIG-: أحمر. سلك محمي أصفر |
| السعة | الأبعاد (ملم) | |||||||
| أ | ب | ج | د | E | F | G | هـ | |
| 500 كجم/1 طن | 133.4 | 76.2 | 25.4 | 16.4 | 30.7 | 30 | 57.9 | 17 |
| 2 طن | 136.7 | 76.2 | 25.4 | 16.7 | 36.8 | 36.6 | 57.9 | 23 |
| 3 طن | 139.7 | 79.2 | 25.4 | 16.7 | 39 | 36.6 | 57.9 | 23 |
| 5 طن | 171.5 | 95.2 | 38.1 | 16.7 | 42.9 | 43 | 73.8 | 29.4 |
| السعة | الأبعاد (ملم) | |||||
| ك | م | ن | (ب) | ق | S | |
| 500 كجم/1 طن | 4.8 | 12.7 | 22 | 15.9 | 3.1 | 7.7 |
| 2 طن | 9.5 | 12.7 | 22 | 15.9 | 3.1 | 11.7 |
| 3 طن | 9.5 | 15 | 22 | 15.9 | 3.1 | 11.7 |
| 5 طن | 11 | 19 | 34.9 | 22.2 | 3.1 | 11.7 |
نصائح: كيف أعرف إذا كانت خلية حمولة شعاع الكانتيليفر تعمل بشكل صحيح؟
للتحقق مما إذا كانت خلية الحمل تعمل بشكل صحيح:
