| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | RUIJIA |
| إصدار الشهادات: | CE |
| رقم الموديل: | الملكية الأردنية |
نظرة عامة

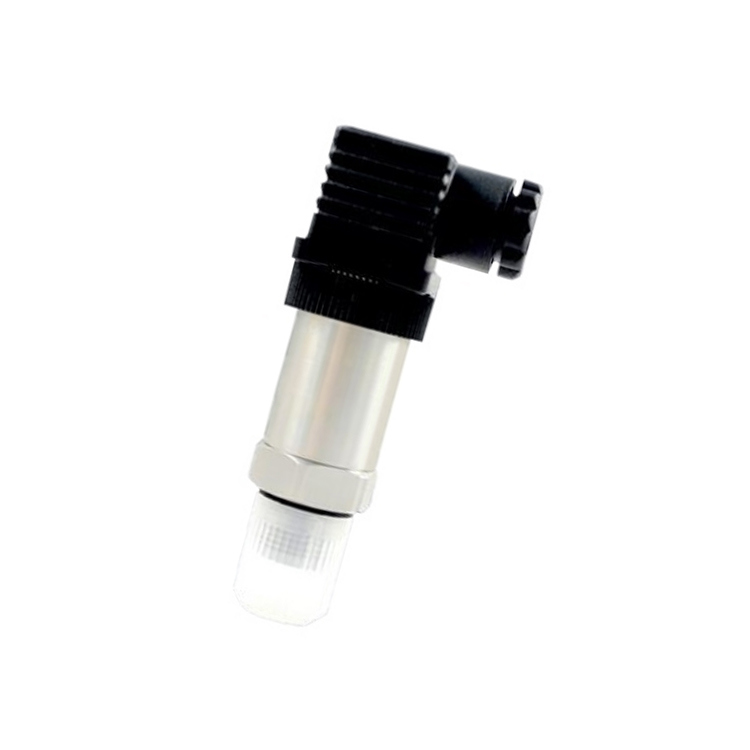

جهاز استشعار الضغط لقياس ضغط الماء / السائل اللزج لديه إشارة خروجي اختياري، مثل 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
التطبيق:أجهزة استشعار الضغط تستخدم على نطاق واسع في الصناعات الغذائية والطبية والنظافة وصناعة الجعة.
المواصفات:
| الوزن | 0.4 كجم |
| نطاق القياس * | 0~35MPa (0~350bar/0~5076psi) |
| نوع الضغط | ضغط القياس (القياسية) اتصل بنا للحصول على الضغط المطلق، نوع الضغط المغلق (لاحظ أن نطاق القياس لهذين النوعين يجب أن يكون ≤1MPa) |
| وسيلة القياس | الماء النقي، النبيذ، عصير الفاكهة، السائل اللزج |
| مصدر الطاقة * | 12 فولت DC، 24 فولت DC، 12-36 فولت DC |
| إشارة الخروج * | 2 سلك: 4-20mA، 0-20mA 3 أسلاك: 0-5V، 1-5V، 0-10V RS485 |
| الدقة * | ± 0.5%FS، ± 0.3%FS، ± 1%FS (عندما تكون إشارة الخروج 0-5V أو 0-10V) |
| الانجراف الحراري الصفري | ± 0.03%FS/°C |
| تحرك الحساسية في درجة الحرارة | ± 0.03%FS/°C |
| الاستقرار على المدى الطويل | ≤0.2%FS/سنة |
| ضغط الحمل الزائد | 200%FS |
| استجابة التردد (-3dB) | 5kHz~650kHz |
| الاتصال الكهربائي | نوع رابط DIN، نوع رابط دائري M12، نوع سلك الرصاص المباشر |
| خيط اتصال الضغط * | G1/2، M20*1.5 |
| وقت الاستجابة | < 10ms |
| درجة حرارة العمل | -40 ~ + 80 °C (-40 ~ + 176 °F) |
| درجة حرارة متوسطة | -40~+60°C (-40~+140°F) |
| المواد | غطاء: 304 فولاذ بلا فولاذ سائل التعبئة: زيت السيليكون منفذ الضغط: 304 الفولاذ المقاوم للصدأ، أو 316L الفولاذ المقاوم للصدأ (يمكن تخصيصها) الحجاب الحاجز: 304 الفولاذ المقاوم للصدأ، أو 316L الفولاذ المقاوم للصدأ (يمكن تخصيصها) الختم: FKM (درجة حرارة متوسطة ≤ + 200 °C / + 392 °F) ، EPDM ، NBR |
| طول الكابل | 2 متر |
| فئة الحماية | IP65 |
ملاحظة: * يشير إلى المعايير الاختيارية، يمكنك تحديد كل معايير في القوائم المنسدلة لإنهاء طلبك.
رسم أبعاد جهاز استشعار الضغط(وحدة: مم):
مخطط سلكي لمستشعر الضغط:
نصائح: لماذا إشارة إخراج جهاز استشعار الضغط أقل من 4mA؟
الأسباب الأكثر شيوعًا لعرض الحد الأقصى هي اختيار غير صحيح لمدى جهاز استشعار الضغط أو إعداد خاطئ للمدى أو عدم إجراء تحول صفر في قياس مستوى السائل ،وبالتالي جعل تيار الخروج من جهاز استشعار الضغط يتجاوز 20mAعندما يشتبه في أن دائرة جهاز استشعار الضغط معيبة ، يمكن استبدال لوحة الدوائر المحمولة للحكم على الأخطاء. سيؤدي تلف الحجاب الحاجز لجهاز استشعار الضغط أيضًا إلى فشل فوق النطاق.مثلاً، وتخرج التيار الحالي من جهاز استشعار الضغط الحجاب الحاجز المستخدم لقياس البخار أكبر من 20mA، ووجد بعد تفكيك أن بعض الحجاب الحاجز لديها الكثير من الخرق،بعض الحجاب الحاجز يتشوه بعد التجمد أو الإفراط في الحرارةقد تكون أسباب الفشل تتبع البخار غير الطبيعي الذي يؤدي إلى تجميد المكثف ، أو اتصال طويل الأمد بين صندوق البخار والحجاب الحاجز الناجم عن التسرب.كما أنه يوضح بشكل غير مباشر أهمية التفتيش في الموقع.
