| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | RUIJIA |
| إصدار الشهادات: | CE |
| رقم الموديل: | الملكية الأردنية |

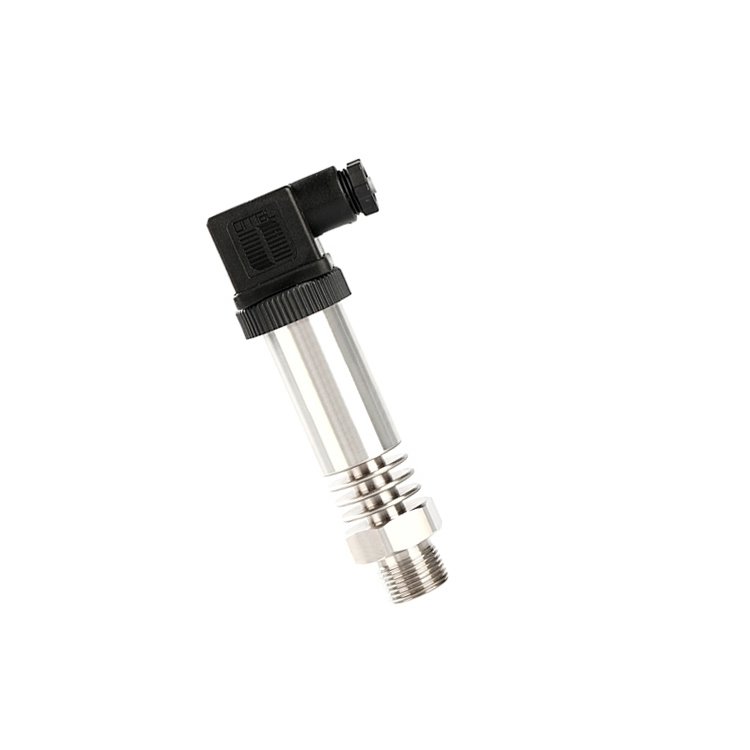

تستخدم هذه السلسلة من أجهزة استشعار الضغط عالية درجة الحرارة جوهر ضغط من السيليكون عالية الأداء كعنصر جوهري.تحويل ASI-C الداخلية إشارة mV إلى إشارة تيار قياسي (4-20mA/0-20mA)، إشارة الجهد (0-5 فولت / 1-5 فولت / 0-10 فولت) أو RS485. جهاز استشعار الضغط مع هيكل الختم الفولاذ المقاوم للصدأ لديه الزعانف التبريد، عالية مكافحة الاهتزاز ومكافحة الصدمة الأداء، ومدى القياس -0.1~100MPa/ -1~1000bar/ -14~14503psi، درجة حرارة متوسطة -40 ~ + 300 °C (-40 ~ + 572 °F) ، لقياس ضغط البخار / زيت الوقود / درجة حرارة سائل عالية.
نظرة عامة
جهاز استشعار الضغط لقياس ضغط البخار / زيت الوقود لديه إشارة خروجي اختياري، مثل 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
التطبيق:يستخدم أجهزة استشعار الضغط على نطاق واسع في التحكم في العمليات والطيران والفضاء والسيارات والمعدات الطبية و HVAC ومجالات أخرى.
المواصفات:
| الوزن | 0.4 كجم |
| نطاق القياس * | -0.1~100MPa (-1~1000bar/-14~14503psi) |
| نوع الضغط* | ضغط القياس (القياسية) اتصل بنا للحصول على الضغط المطلق، نوع الضغط المغلق (لاحظ أن نطاق القياس لهذين النوعين يجب أن يكون ≤1MPa) |
| وسيلة القياس | البخار، زيت الوقود، سائل عالي درجة الحرارة (منطقة غير مضادة للانفجار) |
| مصدر الطاقة * | 12 فولت DC، 24 فولت DC، 12-36 فولت DC |
| إشارة الخروج * | 2 سلك: 4-20mA، 0-20mA 3 أسلاك: 0-5V، 1-5V، 0-10V RS485 |
| الدقة | ± 0.5%FS لـ 4-20mA، 0-10V، RS485؛ ± 1%FS لـ 0-5V، 1-5V |
| الانجراف الحراري الصفري | ± 0.03%FS/°C |
| تحرك الحساسية في درجة الحرارة | ± 0.03%FS/°C |
| الاستقرار على المدى الطويل | ≤0.2%FS/سنة |
| ضغط الحمل الزائد | 200%FS |
| استجابة التردد (-3dB) | 5kHz~650kHz |
| الاتصال الكهربائي | نوع رابط DIN، نوع رابط دائري M12، نوع سلك الرصاص المباشر |
| خيط اتصال الضغط * | G1/4، G1/2، 1/4NPT، 1/2NPT، M14 * 1.5، M20*1.5 |
| وقت الاستجابة | < 10ms |
| درجة حرارة العمل | -40 ~ + 80 °C (-40 ~ + 176 °F) |
| درجة حرارة متوسطة | -40~+250°C (-40~+482°F) |
| كمية زعانف التبريد (درجة حرارة متوسطة) * | 3 قطع (0-120 درجة مئوية/32~248 درجة فهرنهايت) ، 5 قطع (0-180 درجة مئوية/32~356 درجة فهرنهايت) ، 7 قطع (0-250 درجة مئوية/32~482 درجة فهرنهايت) ملاحظة: للحصول على درجة حرارة متوسطة أعلى (0-300 درجة مئوية / 32 ~ 572 درجة فهرنهايت) ، يرجى الاتصال بنا لتخصيص مجموعات أنابيب التبريد. |
| المواد | المقصورة: 304 الفولاذ المقاوم للصدأ، أو 316L الفولاذ المقاوم للصدأ (يمكن تخصيصها) سائل التعبئة: زيت السيليكون منفذ الضغط: 304 الفولاذ المقاوم للصدأ، أو 316L الفولاذ المقاوم للصدأ (يمكن تخصيصها) الحجاب الحاجز: 304 الفولاذ المقاوم للصدأ، أو 316L الفولاذ المقاوم للصدأ (يمكن تخصيصها) |
| طول الكابل | 2 متر |
| فئة الحماية | IP65 |
ملاحظة: * يشير إلى المعايير الاختيارية، يمكنك تحديد كل معايير في القوائم المنسدلة لإنهاء طلبك.
رسم أبعاد جهاز استشعار الضغط(وحدة: مم):
مخطط سلكي لمستشعر الضغط:
مخطط تثبيت أجهزة استشعار الضغط (وحدة: مليمتر):
نصائح: دقة جهاز استشعار الضغط
الدقة هي مؤشر أداء مهم لجهاز استشعار الضغط ، وهو رابط مهم في قياس دقة نظام القياس بأكمله. كلما ارتفعت دقة جهاز استشعار الضغط ،كلما زاد الثمنلذلك، طالما أن دقة جهاز استشعار الضغط يمكن أن تلبي متطلبات دقة نظام القياس بأكمله.هذا يسمح باختيار أجهزة استشعار أرخص وأبسط من بين العديد من تلك التي تخدم نفس الغرض.
بالنسبة لبعض المناسبات الاستخدامية الخاصة، فإنه غير قادر على اختيار جهاز استشعار مناسب في السوق. لذلك فمن الضروري لتصميم وتصنيع جهاز الاستشعار بنفسك.يمكنك الاتصال بنا روجيا الأتمتة وإرسال لنا متطلباتكسنبذل قصارى جهدنا لإنتاج أجهزة استشعار يمكنها تلبية متطلباتك
