| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | RUIJIA |
| إصدار الشهادات: | CE |
| رقم الموديل: | الملكية الأردنية |

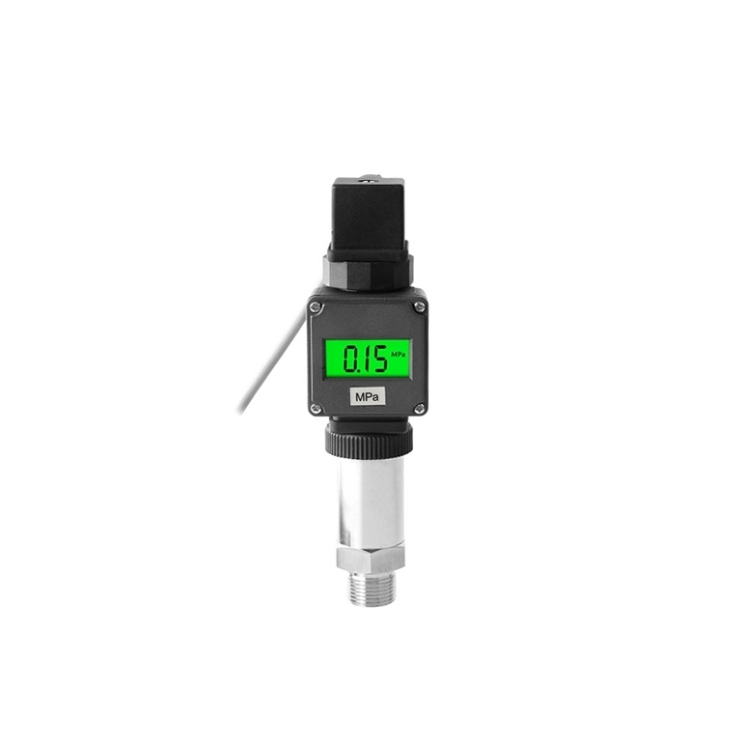

جهاز استشعار الضغط الرقمي لديه شاشة LCD مع إضاءة خلفية ومصدر طاقة DC 24V / 12V ، ويمكن أن يخرج إشارة التيار (4-20mA / 0-20mA) وإشارة الجهد (0-5V / 1-5V / 0-10V) أو إشارة RS485.جهاز استشعار الضغط لديه حجم صغير، خفيفة الوزن ، عالية ضد الاهتزاز والأداء المضاد للصدمات ، نطاق القياس -0.1 ~ 100MPa / -1 ~ 1000bar / -14 ~ 14503psi ، درجة حرارة متوسطة -40 ~ + 60 °C (-40 ~ + 140 °F) ،للقياس الهيدروليكي / البخار / ضغط الهواء / درجة حرارة عالية للسوائل.
جهاز استشعار الضغط لقياس الضغط الهيدروليكي / البخار / الهواء لديه إشارة خروجي اختياري ، مثل 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
التطبيق:يستخدم أجهزة استشعار الضغط على نطاق واسع في التحكم في العمليات والطيران والفضاء والسيارات والمعدات الطبية و HVAC ومجالات أخرى.
المواصفات
| الوزن | 0.4 كجم |
| نطاق القياس * | -0.1~100MPa (-1~1000bar/-14~14503psi) |
| نوع الضغط* | ضغط القياس (القياسية) اتصل بنا للحصول على الضغط المطلق، نوع الضغط المغلق (لاحظ أن نطاق القياس لهذين النوعين يجب أن يكون ≤1MPa) |
| وسيلة القياس | الهيدروليكية، البخار، الهواء، السائل عالية درجة الحرارة (منطقة غير مضادة للانفجار) |
| مصدر الطاقة * | 12 فولت DC، 24 فولت DC، 12-36 فولت DC |
| إشارة الخروج * | 2 سلك: 4-20mA، 0-20mA 3 أسلاك: 0-5V، 1-5V، 0-10V RS485 (ملاحظة:أجهزة استشعار الضغط المصممة بدون شاشة LCD للإشارة الخارجة من 0-20mA ، 0-5V ، 1-5V ، 0-10V و RS485. جهاز استشعار الضغط من نوع الأسلاك المباشرة ليس مزودًا بشاشة LCD.) |
| الدقة * | ± 0.5%FS، ± 0.3%FS، ± 1%FS (عندما تكون إشارة الخروج 0-5V أو 0-10V) |
| الانجراف الحراري الصفري | ± 0.03%FS/°C |
| تحرك الحساسية في درجة الحرارة | ± 0.03%FS/°C |
| الاستقرار على المدى الطويل | ≤0.2%FS/سنة |
| ضغط الحمل الزائد | 200%FS |
| استجابة التردد (-3dB) | 5kHz~650kHz |
| الاتصال الكهربائي | نوع رابط DIN، نوع رابط دائري M12، نوع سلك الرصاص المباشر |
| خيط اتصال الضغط * | G1/4، G1/2، 1/4NPT، 1/2NPT، M14 * 1.5، M20*1.5 |
| وقت الاستجابة | < 10ms |
| درجة حرارة العمل | -40 ~ + 80 °C (-40 ~ + 176 °F) |
| درجة حرارة متوسطة | -40~+60°C (-40~+140°F) |
| المواد | غطاء: 304 فولاذ بلا فولاذ سائل التعبئة: زيت السيليكون منفذ الضغط: 304 الفولاذ المقاوم للصدأ، أو 316L الفولاذ المقاوم للصدأ (يمكن تخصيصها) الحجاب الحاجز: 304 الفولاذ المقاوم للصدأ، أو 316L الفولاذ المقاوم للصدأ (يمكن تخصيصها) الختم: FKM (درجة حرارة متوسطة ≤ + 200 °C / + 392 °F) ، EPDM ، NBR |
| طول الكابل | 2 متر |
| فئة الحماية | IP65 |
ملاحظة: * يشير إلى المعايير الاختيارية، يمكنك تحديد كل معايير في القوائم المنسدلة لإنهاء طلبك.
رسم أبعاد جهاز استشعار الضغط(وحدة: مم)
مخطط سلكي لمستشعر الضغط:
مخطط الأسلاك الخارجي RS485
ملاحظة:بالنسبة للإشارة الخارجة RS485، هو فقط بروتوكول اتصال 485، إذا كنت بحاجة إلى البيانات التي سيتم استقبالها من جهاز الكمبيوتر من خلال منفذ RS485،ثم يجب أن يكون الكمبيوتر الشخصي المستخدم هو الكمبيوتر الشخصي للتطبيق الصناعي، والتي يمكن أن تدعم وظيفة الاتصال 485 (مثل الكمبيوتر العلوي بشاشة لمسة HMI ، وما إلى ذلك) ، هناك حاجة أيضًا إلى واجهة اتصال USB إلى 485 لربط المستشعر بالكمبيوتر الشخصي.
نصائح: اختيار حساسية جهاز استشعار الضغط
بشكل عام، ضمن النطاق الخطي للمستشعر، فمن الأفضل أن حساسية مستشعر الضغط هو أعلى قدر ممكن. فقط عندما تكون الحساسية عالية،قيمة إشارة الإخراج التي تتوافق مع التغير المقياس كبيرة نسبياًومع ذلك، تجدر الإشارة إلى أنه إذا كانت حساسية جهاز استشعار الضغط مرتفعة للغاية،الضوضاء الخارجية غير ذات الصلة بالقياس سهلة الاختلاط بها، والتي سيتم تضخيمها أيضا من قبل نظام التضخيم، وبالتالي يؤثر على دقة القياس.من المطلوب أن يكون للمستشعر الرقمي للضغط نفسه نسبة ضوضاء إشارة عالية لتقليل إدخال إشارة التداخل من الخارج.
حساسية جهاز استشعار الضغط الرقمي هي اتجاهية. عندما يكون الجسم المقاس متجهًا واحدًا وله متطلبات اتجاهية عالية،يجب اختيار جهاز الاستشعار ذو الحساسية المنخفضة في الاتجاهات الأخرىإذا كان المتجه المقاس هو متجه متعدد الأبعاد ، فمن الأفضل اختيار جهاز استشعار الضغط الرقمي مع حساسية متقاطعة أصغر.
